首先我們一起看下焊接操作機的組成原理。

焊接操作機主要由操作裝置、控制裝置、動力源裝置、工藝保障裝置組成。各個主要部分組成如下：

1、操作裝置包括導軌、傾角調節機構、垂直導向機構、焊槍夾和焊槍，傾角調節機構可使焊槍能繞中心進行正負旋轉。

2、控制裝置由電氣控制系統組成，可以控制焊接操作機的工作狀態。

3、 動力源裝置由氣缸組成，采用氣壓驅動進行動力傳送。

4、工藝保障裝置由導絲機構、焊絲導管和導絲嘴組成，能實現焊絲的自動導向定位，可焊縫質量。

了解了焊接操作機的組成之后，我們?cè)僖黄饋?lái)看下其組成部件主要有哪些。

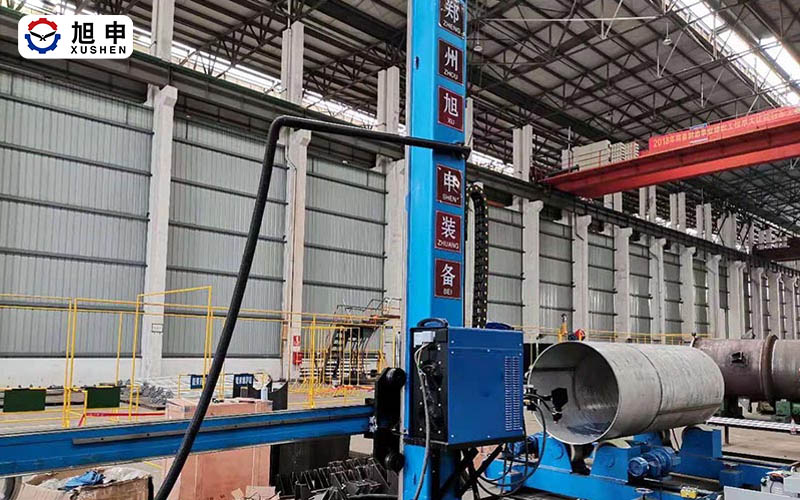

焊接操作機一般由立柱、橫梁、回轉機構、臺車等部件組成。各部件為積木式結構，一般立柱、橫梁為其基本部件，其余部件可據用戶使用要求選配。立柱及橫梁采用折彎焊接結構件，具有很好的剛性。輕、中型、重型焊接操作機均采用三角型導軌，超重型采用平面方形導軌，均經刨床加工。

焊接操作機可與專用的焊件變位機配合，實現缸體一次裝夾，兩根焊槍同時焊接左右兩側，使得加工度和生產效率很大幅度的提高；產品廣泛應用于壓力容器、鍋爐汽包、石化容器等圓筒形工件的內外縫的縱縫焊和環縫焊焊接。
