焊縫跟蹤是由傳感器和隨動機構組成，從控制系統看，它以焊槍相對于坡口位置的偏差作為被調整量。焊縫跟蹤技術可以補償由工件的尺寸偏差和焊接夾具的裝夾誤差帶來的焊縫位置的不一致或變形。它滿足了弧焊工藝對焊件位置與焊縫位置的精度要求。常見的焊縫跟蹤技術有以下幾種類型：

1、電弧自身傳感

電弧傳感器的基本原理是利用焊炬與工件之間距離變化引起的焊接參數變化來探測焊炬高度和橫向偏差。它的設計核心是如何從焊接電弧信號中提取出能夠實時并準確反映焊炬與焊縫的偏移變化信號。

電弧傳感器作為一種實時傳感的器件。與其它類型的傳感器相比，具有結構簡單、成本低和響應快等特點，是焊接傳感器的一個重要的發展方向，具有強大的生命力和應用前景，主要應用在弧焊機器人和剛性自動焊上。

TIG焊時，當弧長變化時，電弧電壓變化明顯，可將電弧電壓作為控制量，這種方式稱為AVC。熔化極氣體保護焊時，當弧長變化時，焊接電流變化明顯，可將焊接電流作為控制量。

2、激光跟蹤

利用激光技術進行測量的傳感器。它由激光發射器、激光檢測器和測量電路組成。激光傳感器是新型測量儀表，它的優點是能實現無接觸遠距離測量，具有速度快、精度高、量程大、光斑小、抗干擾能力強等優點。

工作原理是由激光發射二極管對準目標發射激光脈沖，經目標反射后激光向各方向散射。部分散射光返回到傳感器接收器，被光學系統接收后成像到雪崩光電二極管上。雪崩光電二極管是一種內部具有放大功能的光學傳感器，因此它能檢測極其微弱的光信號，并將其轉化為相應的電信號。

3、機械式跟蹤

機械跟蹤屬于一種接觸式傳感器，它依靠導桿或者導輪在焊縫前方檢測焊縫位置。它分為機械式和電子式，前者靠焊縫形狀對導輪的強制力來導向，后者當焊槍位置發生偏差時，導桿或者導輪能經過電子裝置發出偏差的大小和方向等信號，控制器將發出執行指令來修正焊槍的位置。

機械跟蹤系統結構簡單、成本低廉、抗干擾能力強、工作可靠、維護方便，已經成功地應用到焊接生產中。

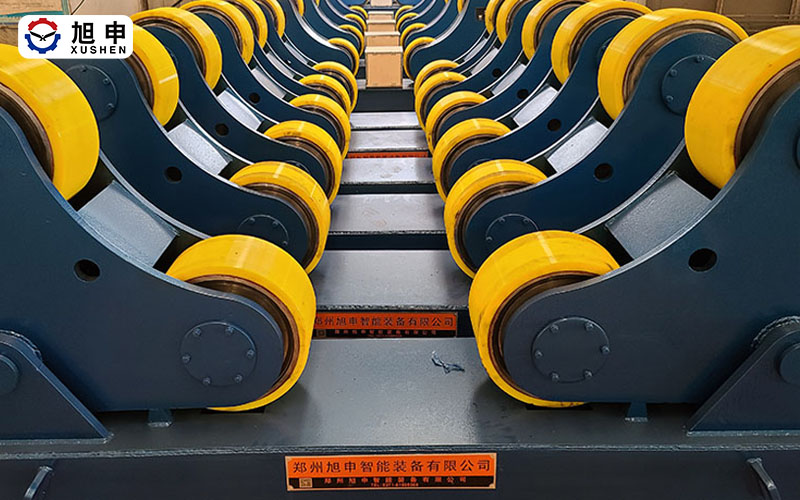

鄭州旭申智能裝備有限公司主營產品有焊接操作機、焊接滾輪架、焊接變位機系列；縱焊接專機、環焊接專機；大小筒體內縫焊接、外縫焊接專機等，產品廣泛應用在海事工程、石油石化、風電、壓力容器、工程機械、礦山設備、專用汽車生產等眾多領域。想要了解更多詳細內容的歡迎來電咨詢，竭誠為新老客戶提供質優價廉的產品與服務。
